反滲透膜性能下降的原因，日常維護保養(yǎng)怎么做？
反滲透膜性能下降的原因，日常維護保養(yǎng)怎么做？ 反滲透膜的性能下降主要原因是由于膜表面受到了污染，如表面結(jié)垢，抹面堵塞；或是膜本身的物理化學變化而引起的。物理變化主要是由于壓實效應引起膜的透水率下降；化學變化主要是由于pH值的波動引起的，如使醋酸纖維素膜水解；游離氯也會是芳香聚酰胺膜性能惡化。
反滲透膜污染堵塞的主要原因是由于膜面沉積和微生物的滋長而引起的。其中，微生物不僅堵塞膜，還對醋酸纖維素有侵蝕損的作用。因此，在膜內(nèi)必須保持一定的余氯量，但是余氯太高，又會引起膜性能下降，故在醋酸纖維素膜前保持余氯0.1~0.5mg/L，而在芳香聚酰胺膜前余氯要小于0.1mg/L。

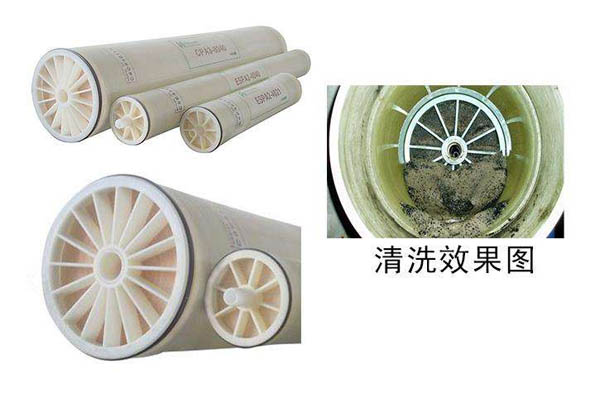

反滲透膜的清洗處理是一個細致而又繁雜的工作，目前國產(chǎn)膜的質(zhì)量還不夠高，多次清洗膜易損壞。為了減輕清洗工作，必須要搞好前處理，嚴格把好水質(zhì)關，否則“后患無窮”。 處理的方法是：定期用0.1%甲醛溶液，或100mg/L質(zhì)量濃度的新潔爾滅循環(huán)清洗處理至少1h。已經(jīng)污染的膜要用2%檸檬酸銨溶液（pH=4~8）進行清洗，或用亞硫酸氫鈉、六聚偏磷酸鈉、稀鹽酸等來防止錳、鐵及碳酸鹽的結(jié)垢。有時也用酶洗滌劑對有機物進行清洗。清洗壓力控制在0.34~0.98MPa（3.5~10kgf/cm2），清洗流速為原來水處理流速的2~3倍。
反滲透膜日常維護保養(yǎng)方法
先進行系統(tǒng)反沖；再進行負壓清洗；有必要的情況下進行機械清洗；再進行化學清洗；有條件的可以超聲清洗；在線電場清洗是一種很好的方法，但價格昂貴；
由于化學清洗效果比較好，其余方法有些不容易實現(xiàn)，而各供應商提供的藥劑雖名稱及使用方法不盡相同，但其原理大致相同。
反滲透膜是反滲透純凈水設備必不可少的膜元件，在整個生產(chǎn)過程中扮演非常重要的作用，想要購買反滲透耗材的用戶，可以直接咨詢我們的在線客服或者撥打電話。
上一篇：反滲透純水機和超濾凈水機的區(qū)別
下一篇：鍋爐設備用軟化器出水硬度高解決方法
